石材作為最早的一種裝飾材料，質(zhì)量意識(shí)和安全性能未能受到人們的廣泛關(guān)注，然而隨著石材行業(yè)和應(yīng)用的不斷發(fā)展完善，尤其是石材高層幕墻的大量應(yīng)用，安全問(wèn)題和有關(guān)的質(zhì)量問(wèn)題日益突出。

石材的安全質(zhì)量問(wèn)題主要涉及選材應(yīng)用、石材產(chǎn)品和施工安裝等多方面，石材產(chǎn)品的安全質(zhì)量又與其材質(zhì)性能、生產(chǎn)工藝過(guò)程、選用的膠粘劑等有關(guān)。

自然屬性

石材是一種天然材料，追求的是天然材料的完整性，性能千差萬(wàn)別，沒(méi)有兩塊完全一致的產(chǎn)品。產(chǎn)品中含有大量的裂紋、隱裂、泥質(zhì)線、縫合線等天然缺陷，在生產(chǎn)過(guò)程中往往不能完全解決，美麗的石材花紋背后往往是其強(qiáng)度薄弱環(huán)節(jié)，在搬用和安裝后極易斷裂，造成人員傷亡。

天然石材產(chǎn)品以厚重為特點(diǎn)，每塊產(chǎn)品少則幾十公斤，多則上百公斤，有萬(wàn)分之一的幾率出問(wèn)題掉下來(lái)，就會(huì)造成整個(gè)建筑物的不安全因素。

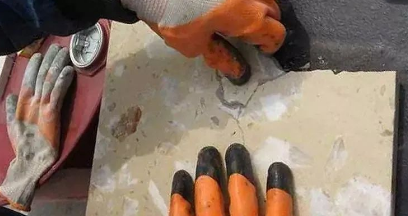

圖片

物理性能

天然石材按照大類分為花崗石、大理石、石灰石、砂巖和板石五類，每類的物理性能指標(biāo)都不同，按照石材品種分類又有上千種，每種的物理性能技術(shù)指標(biāo)千差萬(wàn)別，即使是同一品種，由于采礦地點(diǎn)、開(kāi)采層面、切割方向及工藝的不同都會(huì)造成體積密度、吸水率、壓縮強(qiáng)度、彎曲強(qiáng)度等物理性能指標(biāo)的分散性。

而這些物理性能指標(biāo)是設(shè)計(jì)計(jì)算石材承載和幕墻安全系數(shù)的必需要素，若實(shí)際產(chǎn)品的物理性能低于設(shè)計(jì)要求，或者由于天然因素某些石材產(chǎn)品的物理性能偏低，都會(huì)造成石材幕墻的安全隱患。

此外石材外幕墻在溫差變形、風(fēng)振、凍融等自然狀態(tài)下對(duì)物理性能的影響都會(huì)直接影響其安全性能。

圖片

化學(xué)成分

各種天然石材的化學(xué)成分不同，巖礦結(jié)構(gòu)也各異，不同使用環(huán)境下應(yīng)選擇不同的品種和類別。

花崗石以石英和長(zhǎng)石等硅酸鹽礦物為主，硬度高、強(qiáng)度大、耐酸堿，適用在各種環(huán)境下。

以碳酸鹽礦物為主的大理石和石灰石等石材，不耐酸，僅適用在室內(nèi)環(huán)境使用，不適用在有酸雨環(huán)境的外幕墻。

圖片

石材的灌膠、修補(bǔ)膠和面膠處理工藝

大理石和石灰石等板材加工過(guò)程中均要進(jìn)行灌膠、修補(bǔ)和涂刷面膠以提高光澤度、彌補(bǔ)缺陷、增強(qiáng)物理力學(xué)性能或到達(dá)特殊的要求。

在這個(gè)工藝上，從膠粘劑的性能一直到加工工藝等各個(gè)環(huán)節(jié)方面，通常都存在不同程度的質(zhì)量問(wèn)題。

主要有：國(guó)內(nèi)膠粘劑產(chǎn)品達(dá)不到國(guó)外產(chǎn)品使石材呈現(xiàn)柔和的鏡面光澤；洞石等石材需要的透明面膠缺乏實(shí)際應(yīng)用，許多面膠使用后出現(xiàn)收縮、變色等質(zhì)量問(wèn)題；

圖片

面膠和修補(bǔ)用膠的性能不符合石材經(jīng)久耐用的特征，不少大理石和石灰石產(chǎn)品在使用后出現(xiàn)面膠脫落、掉渣、斷裂現(xiàn)象，造成產(chǎn)品外觀質(zhì)量嚴(yán)重受損，影響到工程質(zhì)量；

面膠黏稠度高或未采用真空灌膠工藝，導(dǎo)致部分隱裂未得到有效處理并且掩蓋了缺陷的存在，出現(xiàn)了在搬運(yùn)、安裝和使用過(guò)程中發(fā)生斷裂傷人的現(xiàn)象。

背網(wǎng)膠應(yīng)用工藝

根據(jù)石材的特點(diǎn)，背網(wǎng)膠一般分成三種類型：

一種是石材缺陷相對(duì)比較少，考慮到帶有膠粘劑的石材背網(wǎng)與水泥膠粘劑的粘結(jié)性問(wèn)題，在石材施工階段會(huì)將背網(wǎng)和膠鏟除，補(bǔ)刷石材防護(hù)劑后進(jìn)行鋪裝施工，此時(shí)要求背網(wǎng)膠具有短期效果，且容易鏟除；

第二種是對(duì)于一些特殊的石材品種，因鏟掉背網(wǎng)后造成石材板材碎裂現(xiàn)象，因此施工時(shí)需保留石材背網(wǎng)和膠，此時(shí)要求背網(wǎng)膠具有結(jié)構(gòu)膠的性能和良好的耐水性、耐堿性；

圖片

第三種是干掛石材使用的增強(qiáng)型膠粘劑和背網(wǎng)，要求具有足夠的粘結(jié)強(qiáng)度和耐候性、相容性，以增強(qiáng)板材的正面抗風(fēng)壓能力和幕墻安全系數(shù)，保障石材幕墻的安全性能。

粘接用膠工藝

石材產(chǎn)品由于裂紋或出現(xiàn)斷裂現(xiàn)象而進(jìn)行的粘接，以及由于設(shè)計(jì)工藝要求進(jìn)行的粘接(如異型石材、石雕石刻的組合拼接等，干掛石材進(jìn)行的增強(qiáng)筋粘接，石材馬賽克和超薄石材復(fù)合板等進(jìn)行的復(fù)合粘接等，均需要大量的膠粘劑。

在我國(guó)有關(guān)的石材標(biāo)準(zhǔn)和規(guī)范中，對(duì)此類場(chǎng)合要求嚴(yán)格使用環(huán)氧樹(shù)脂型膠粘劑，并配合金屬連接件，確保石材產(chǎn)品的安全性。

實(shí)際中常出現(xiàn)的質(zhì)量問(wèn)題有：由于環(huán)氧樹(shù)脂型膠粘劑的凝固時(shí)間過(guò)長(zhǎng)，許多企業(yè)是采用不飽和樹(shù)脂膠粘劑進(jìn)行這類產(chǎn)品快速粘接的，以達(dá)到搶工期的目的；

由于價(jià)格原因和市場(chǎng)競(jìng)爭(zhēng)影響，有些企業(yè)使用假冒偽劣的環(huán)氧型膠粘劑產(chǎn)品進(jìn)行粘接，還有的企業(yè)使用了加有大量添加劑的膠粘劑，造成粘結(jié)強(qiáng)度下降、耐老化性減弱，使得產(chǎn)品性能受到嚴(yán)重的影響；

由于生產(chǎn)成本的考慮以及對(duì)石材安裝工藝的不熟悉，不少石材粘接和拼接未使用金屬連接件承載，僅靠膠粘劑的粘結(jié)力懸掛著高空中。

石材與膠粘劑的粘結(jié)強(qiáng)度

該類問(wèn)題有多方面的原因，會(huì)導(dǎo)致石材空鼓、活動(dòng)，墻面濕貼石材還會(huì)導(dǎo)致脫落傷人等。

主要的原因有石材防護(hù)劑未選用底面類型，采用防水效果明顯的溶劑型防護(hù)劑對(duì)石材進(jìn)行了防護(hù)，導(dǎo)致石材底面與水泥基膠粘劑粘結(jié)強(qiáng)度下降；

水泥基膠粘劑中未添加有效的膠粘劑成分，造成整體粘結(jié)強(qiáng)度達(dá)不到有關(guān)標(biāo)準(zhǔn)和規(guī)范規(guī)定的地面石材粘結(jié)強(qiáng)度不低于0.5MPa、墻面石材粘結(jié)強(qiáng)度不低于1.0MPa的要求；

與帶有背網(wǎng)的石材粘接時(shí)，未使用反應(yīng)型樹(shù)脂膠粘劑，或使用水泥基膠粘劑時(shí)未進(jìn)行增強(qiáng)措施，例如粘砂工藝；采用點(diǎn)粘法時(shí)，粘結(jié)面積過(guò)小；使用反應(yīng)型樹(shù)脂膠粘劑時(shí)，未使用環(huán)氧型膠粘劑。

金剛石圓盤鋸切割面花崗石與普通水泥砂漿的粘結(jié)強(qiáng)度一般為0.1MPa，粗糙表面花崗石與普通水泥砂漿的粘結(jié)強(qiáng)度能提高到0.2MPa左右，不同密度和吸水率的石材品種粘結(jié)強(qiáng)度略有不同，而且石材在涂刷了防護(hù)劑后與水泥砂漿的粘結(jié)強(qiáng)度一般會(huì)有所下降。

因此濕貼地面和墻面的石材應(yīng)嚴(yán)格使用底面型專用防護(hù)劑，石材膠粘劑應(yīng)使用添加有關(guān)樹(shù)脂膠粘劑的專用水泥基膠粘劑，以提高粘結(jié)強(qiáng)度，方能到標(biāo)準(zhǔn)要求，保障墻面石材工程安全。

對(duì)于堅(jiān)固性差，需要帶背網(wǎng)施工的石材，建議使用反應(yīng)型樹(shù)脂膠粘劑粘貼；若使用水泥基膠粘劑粘貼時(shí)，需要在背網(wǎng)膠上面使用環(huán)氧膠粘劑粘貼一層沙子，且沙粒半露在外面；

墻面使用濕貼方法施工時(shí)，還應(yīng)考慮其他方面的防脫落措施，確保安全。實(shí)際工程中，采用點(diǎn)粘法而粘結(jié)面積過(guò)小或未使用環(huán)氧型樹(shù)脂膠粘劑的，易造成墻面石材脫落、地面石材空鼓等問(wèn)題，石材在使用一段時(shí)間后通常會(huì)有脫落的事故發(fā)生。

圖片

注：來(lái)源于石管家北京
