石材復(fù)合板加工全流程

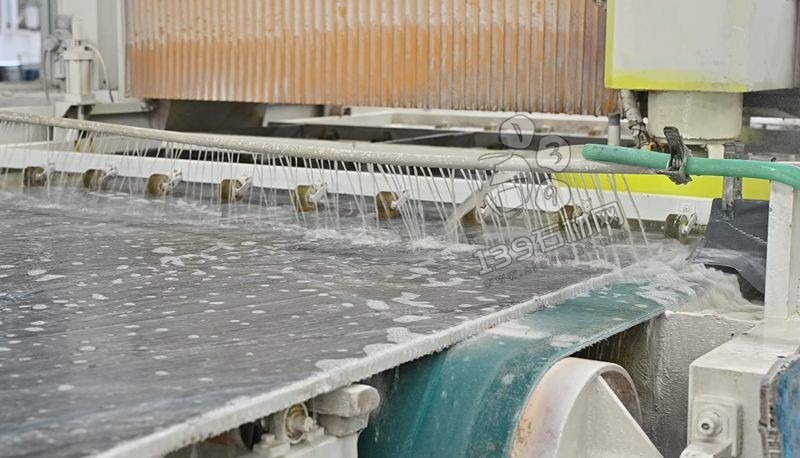

石材復(fù)合板標(biāo)準(zhǔn)加工流程（以花崗巖-鋁蜂窩板為例） 流程圖解 原料準(zhǔn)備 → 花崗巖薄板加工 → 鋁蜂窩芯處理 → 精密復(fù)合 → 固化養(yǎng)護(hù) → 成品深加工 → 質(zhì)檢包裝  一、原料制備 環(huán)節(jié) 關(guān)鍵工藝說(shuō)明 1. 石材選料 選取大塊花崗巖荒料 → 紅外線橋切機(jī)鋸切 → 生成20-30mm厚毛板（福建水頭工廠直供） 2. 基材準(zhǔn)備 鋁蜂窩芯：展開(kāi)六邊形蜂窩結(jié)構(gòu) → 表面陽(yáng)極氧化處理（提高膠粘附力） 3. 膠粘劑 雙組分環(huán)氧樹脂膠（耐候型），A/B組分按12:1配比混合攪拌 注：石材厚度需預(yù)留研磨余量（毛板厚≥成品厚1.5mm）  二、花崗巖薄板加工 設(shè)備/工藝 技術(shù)要點(diǎn) 定厚研磨 金剛石磨頭對(duì)毛板雙面定厚 → 精度控制±0.2mm（確保復(fù)合平整度） 表面拋光 16頭自動(dòng)拋光機(jī) → 研磨至80#→3000# → 光澤度≥90GU 背網(wǎng)增強(qiáng) 玻纖網(wǎng)+環(huán)氧膠粘貼 → 提升薄板抗彎強(qiáng)度（適用于3-4mm超薄板） 三、鋁蜂窩芯處理 plaintext 復(fù)制 蜂窩展開(kāi) → 熱壓整平 → 阻燃處理（浸泡A2級(jí)防火液） → 80℃烘干 → 芯-板預(yù)粘接 核心參數(shù)：  蜂窩孔徑：Φ6mm（高抗壓強(qiáng)度） 鋁箔厚度：0.08mm（兼顧輕量與支撐） 四、精密復(fù)合（核心工藝） 工序 技術(shù)控制要點(diǎn) 雙面涂膠 自動(dòng)噴膠機(jī) → 膠層厚度0.5±0.1mm（花崗巖背側(cè)+蜂窩雙面） 組坯定位 真空吸盤機(jī)械手精準(zhǔn)疊層：花崗巖→膠層→蜂窩芯→膠層→花崗巖（對(duì)稱結(jié)構(gòu)） 熱壓固化 進(jìn)口液壓熱壓機(jī) → 溫度110℃±5℃ + 壓力12MPa + 真空環(huán)境 → 保壓60分鐘 關(guān)鍵控制：真空度≤-0.095MPa（消除氣泡）  五、固化養(yǎng)護(hù) 階段1：熱壓后帶壓冷卻至50℃ → 壓力降至5MPa維持2小時(shí) 階段2：自然養(yǎng)護(hù)72小時(shí)（溫度23℃±2，濕度≤65%）→ 膠粘劑強(qiáng)度達(dá)100% 測(cè)試項(xiàng)：隨機(jī)抽樣檢測(cè)粘結(jié)強(qiáng)度（≥2.0MPa為合格） 六、成品深加工 工序 設(shè)備與技術(shù) 水刀切割 五軸數(shù)控水刀 → 精度±0.5mm → 支持異形開(kāi)孔/L型切角 邊緣處理 全自動(dòng)磨邊線 → 45°倒角/圓弧邊 → 可附加不銹鋼包邊（厚度≥1.0mm） 掛件預(yù)埋 CNC開(kāi)槽機(jī) → 幕墻專用T型槽（深度6mm，寬度22mm） 表面防護(hù) 納米級(jí)防污涂層 → 滾涂工藝 → 抗污等級(jí)≥4級(jí)（國(guó)標(biāo)） 七、質(zhì)檢與包裝 檢測(cè)項(xiàng)目 標(biāo)準(zhǔn)與方法 外觀檢驗(yàn) 色差≤0.8ΔE（分光測(cè)色儀），表面無(wú)劃痕/凹陷（LED平行光檢測(cè)） 性能測(cè)試 抗彎強(qiáng)度測(cè)試（三點(diǎn)彎曲≥8MPa）、耐凍融循環(huán)（-30℃~50℃ 50次無(wú)開(kāi)裂） 包裝標(biāo)準(zhǔn) 珍珠棉+防潮膜 → 護(hù)角加固 → A級(jí)蜂窩紙板隔層 → 出口級(jí)熏蒸木箱
